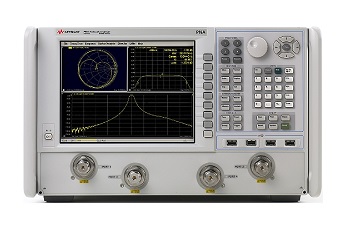

Keysight N5225A PNA Microwave Network Analyzer
  • Application

  • Applications include material measurements, signal integrity measurements, and millimeter-wave measurements. Transmission line and free space, arch reflectivity, resonant cavity, and coaxial probe are available as options.
  • Key Features

  • Outstanding measurement integrity leads to better designs
  • Get the best accuracy with S-parameter measurements
  • Customizable to one's preferred level of performance
  • Highest performing microwave network analyzer in the industry
  • Max frequency 50 GHz, dynamic range 127 dB, output 13 dBm

Specifications
System Dynamic Range at Test Port(dB)
Frequency range Dynamic range
Option 200, 400
Dynamic range
Option 201, 401
Dynamic range
Option 217, 219, 417, 419
10 MHz to 50 MHz 82 db 82 dB 80 dB
50 MHz to 100 MHz 98 dB 98 dB 96 dB
100 MHz to 250 MHz 108 dB 108 dB 106 dB
250 MHz to 500 MHz 115 dB 115 dB 113 dB
500 MHz to 1 GHz 119 dB 118 dB 117 dB
1 GHz to 2 GHz 127 dB 127 dB 125 dB
2 GHz to 3.2 GHz 127 dB 127 dB 125 dB
3.2 GHz to 10 GHz 127 dB 127 dB 125 dB
10 GHz to 13.5 GHz 127 dB 127 dB 125 dB
13.5 GHz to 16 GHz 127 dB 127 dB 125 dB
16 GHz to 20 GHz 127 dB 127 dB 124 dB
20 GHz to 24 GHz 127 dB 127 dB 124 dB
24 GHz to 26.5 GHz 127 dB 127 dB 124 dB
26.5 GHz to 30 GHz 123 dB 122 dB 119 dB
30 GHz to 32 GHz 123 dB 121 dB 117 dB
32 GHz to 35 GHz 123 dB 122 dB 119 dB
35 GHz to 43.5 GHz 118 dB 117 dB 112 dB
43.5 GHz to 47 GHz 115 dB 114 dB 108 dB
47 GHz to 50 GHz 107 dB 104 dB 98 dB
For detailed specifications please see: Keysight N5225A Data Sheet
